Дворовая калитка с электромеханическим замком.

Дворовая калитка с электромеханическим замком в основном используется в частных домах.Её преимущество в том, что не надо выходить на улицу открывать калитку. Калитку можно открыть дистанционно.Сам по себе электромеханический замок не представляет ценности, если нет системы видео наблюдения и аудио связи.Вот тогда его преимущества налицо.

Вам позвонили, вы включаете монитор и смотрите кто пришёл.Тут уже несколько вариантов на ваш выбор:
а)Мысленно или вслух посылаете пришедшего(-их) на три буквы.Не стройте из себе хлебосольных хозяев, что рады всем, таких кого пошлёте наберётся большинство.
б)Кто-то из пришедших хочет что-то узнать, например друг сына, хочет узнать дома или нет ваш сын.Если дома открываете замок, или если нет его дома говорите, что его нет и не открываете калитку.
в)Ну и естественно гости которым вы рады.

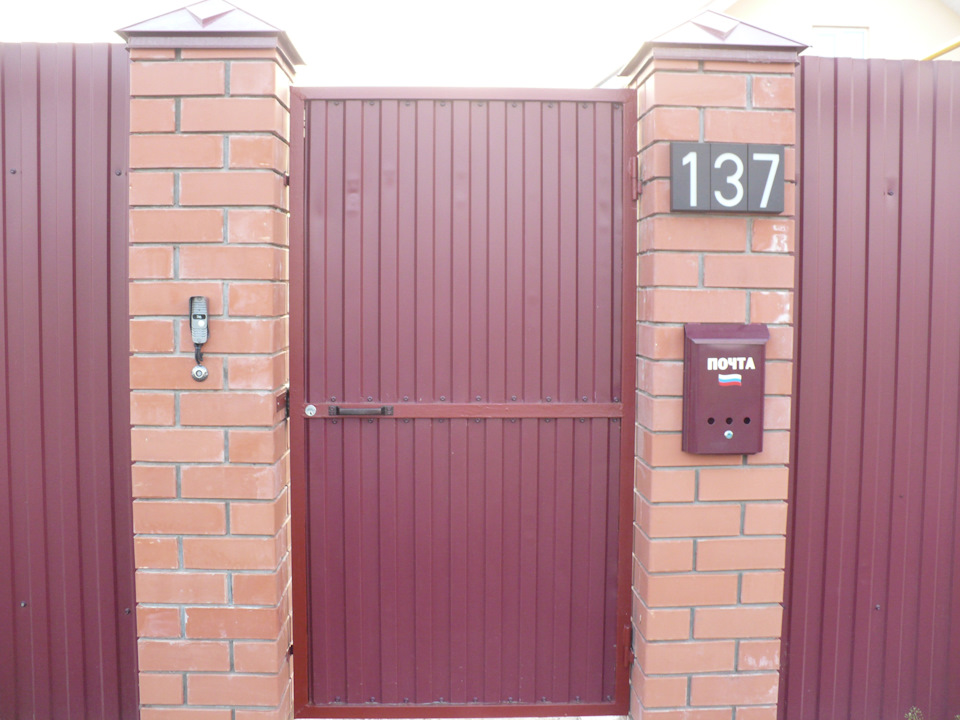

Как изготовить калитку не буду объяснять.Она простейшая, каркас из профильных труб 40х40 мм и 20х20 мм профильные трубы внутри каркаса ворот для крепления профнастила.
Единственно, что нужно обязательно знать, это как приварить точёные петли.Там есть хитрости и тонкости.
Вся проводка на улице проложена под землёй в старых водопроводных трубах.Остальная часть в гофре залита бетоном в фундамент забора и внутри кирпичных столбов забора.
Может кому пригодится мой опыт, если надумает изготовить дворовую калитку с электромеханическим замком.Хочу описать проблемы, которые возникли у меня.

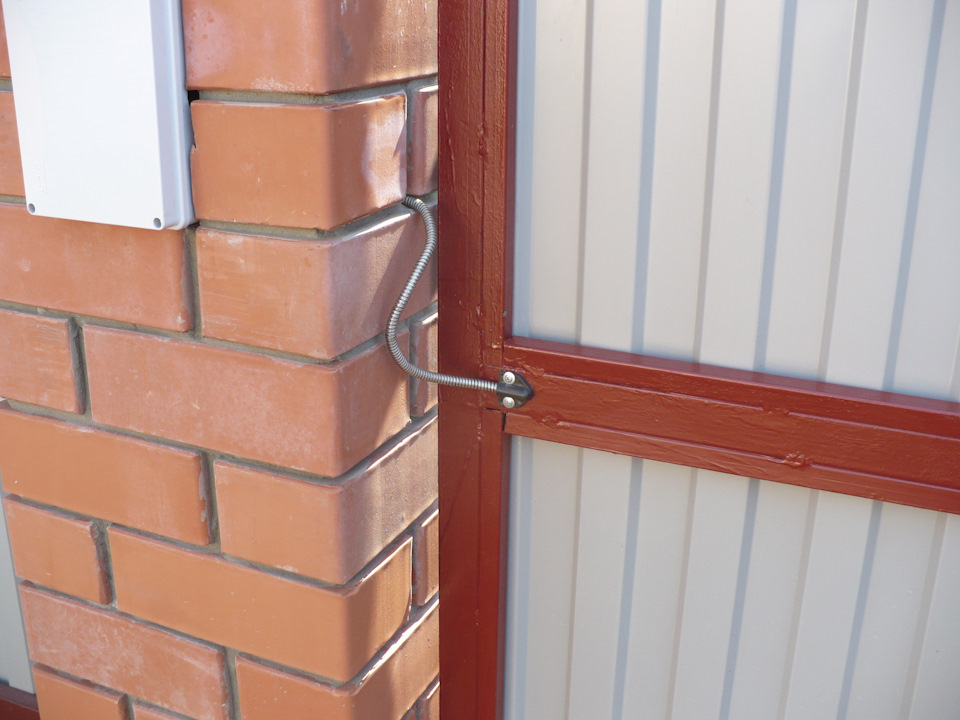

Во-первых хотелось спрятать проводку идущую к электромеханическому замку.
Тут просто, сверлим два отверстия на 7-8 мм, одно сверху профильной трубы, одно снизу профильной трубы в районе замка и протаскиваем провод к замку.

Протаскивал проводку через отверстия вязальной проволокой, её заложил ещё при сварке калитки.

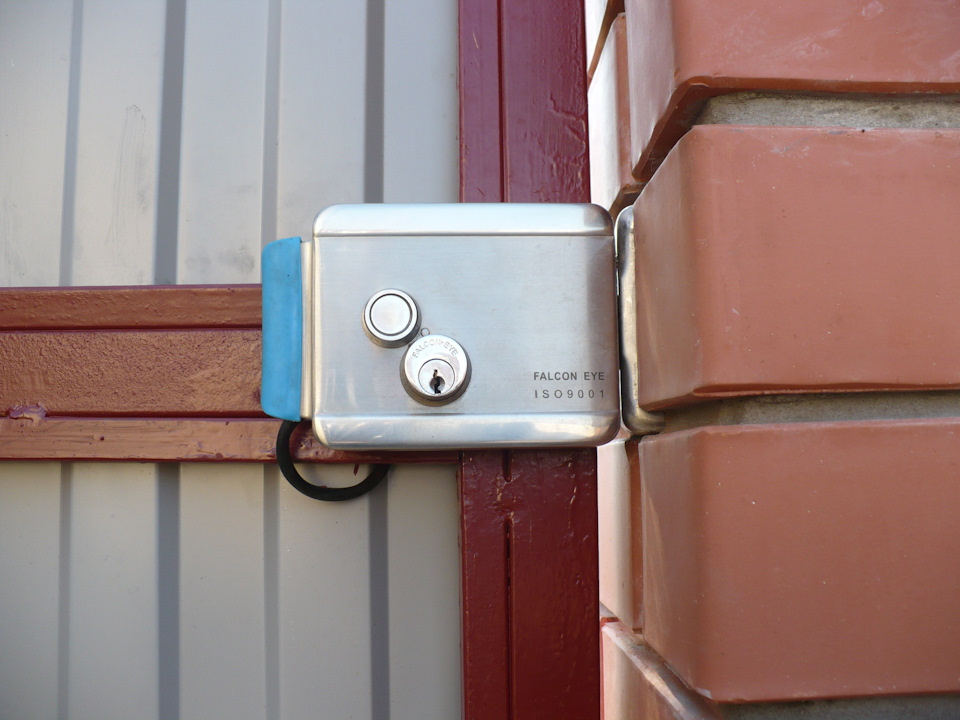

Вторая проблема это как закрепить ответную планку, замок накладной.Сам замок саморезами закрепил на калитке, а вот ответную планку куда входит язычок наложить невозможно, калитка находится по середине двух кирпичных столбов.
Размечаем по размеру замка, где будет находиться ответная планка и прорезаем болгаркой с диском 125 мм по камню углубление для ответной планки.Зачищаем и подгоняем углубление зубилом.Обмазываем ответную планку песчанно-цементной смесью и вставляем в углубление.Сбоку сверлим отверстия под дюбеля и крепим ответную планку.

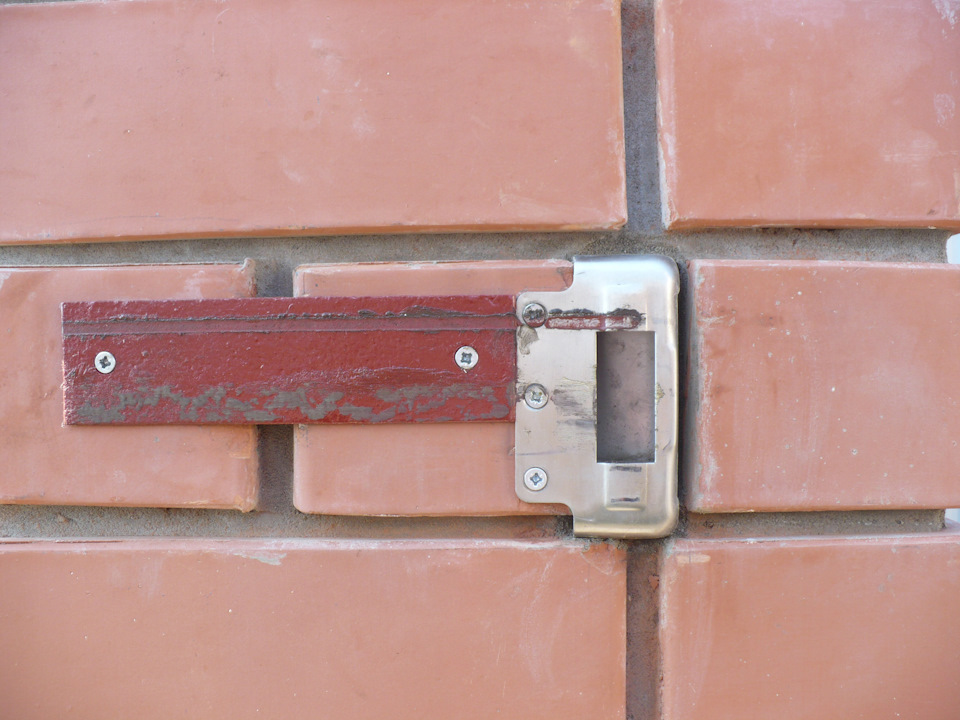

Возникла третья проблема, об которой не думал.Язычок и колёсико двигаясь по кирпичному столбу стали западать в швы.Пришлось делать дополнительную металлическую пластину по которой они движутся до ответной планки.Толщина пластины должна быть равна толщине ответной планки и шурупы заделывать заподлицо.Длина пластины в моём случае 160 мм.

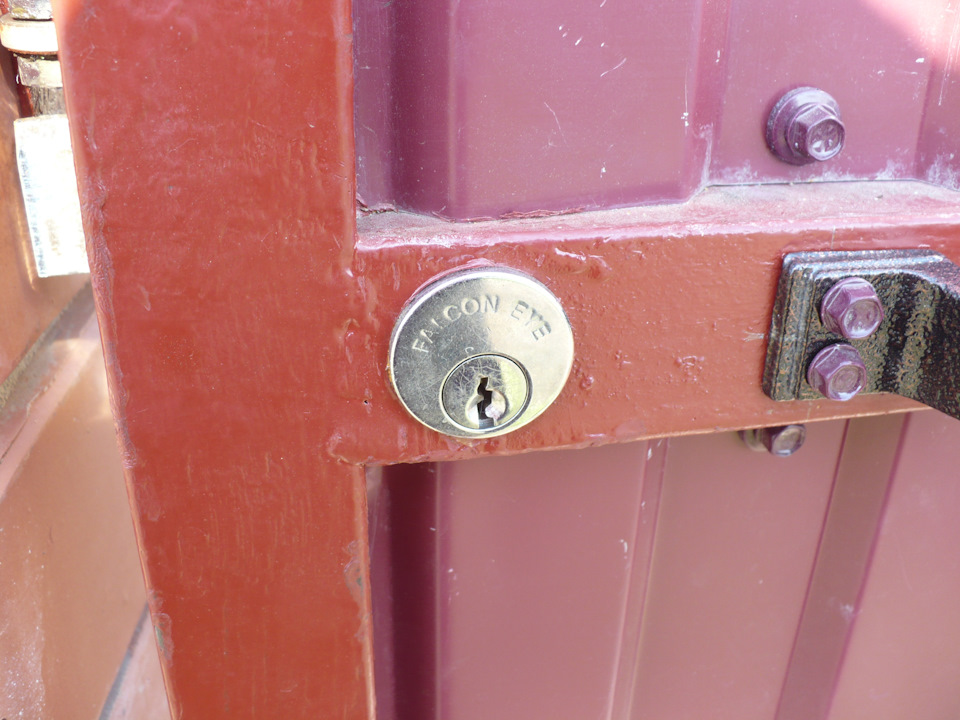

Четвёртая проблема, может и смешная, это отверстие под запорный механизм.Блин, оно для меня стало золотым.Диаметр отверстия должен быть 28 мм, таких свёрл у меня не было, пришлось покупать ступенчатое сверло до 32мм за 650 руб.

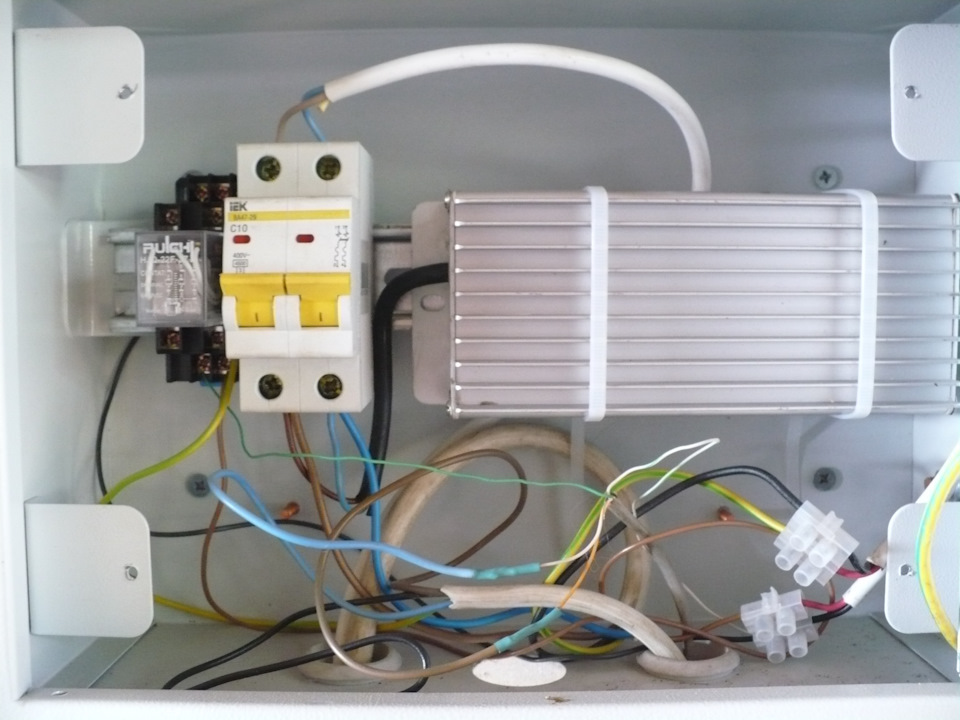

Может возникнуть и такая проблема, вы нажимаете кнопку открытия электромеханического замка на аудиодомофоне, а он не открывается.У нас это случилось потому, что был слабый блок питания.Нам удалось решить эту проблему установив дополнительное реле.Блок питания поменяли на более мощный, а реле так и осталось.Блок питания должен быть не менее 60-75 W.Пусть лучше с запасом чем впритык.Питает он электрозамок, видеокамеру, монитор, считыватель, контроллер z-5r.

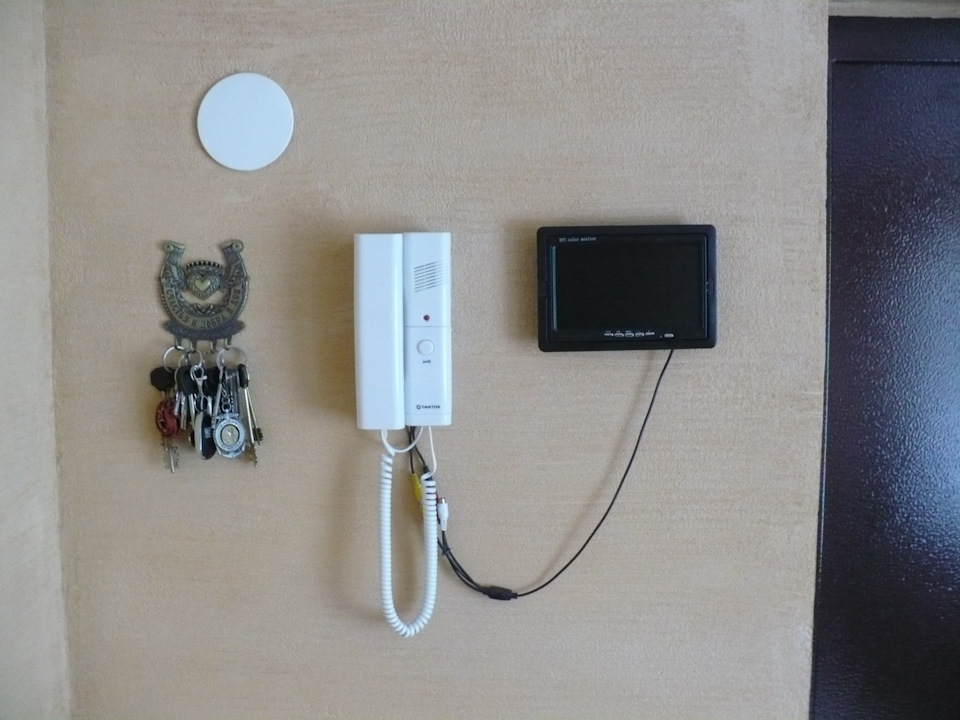

Кнопка открытия электромеханического замка находится на аудиодомофоне.Обозначен символом «ключ».

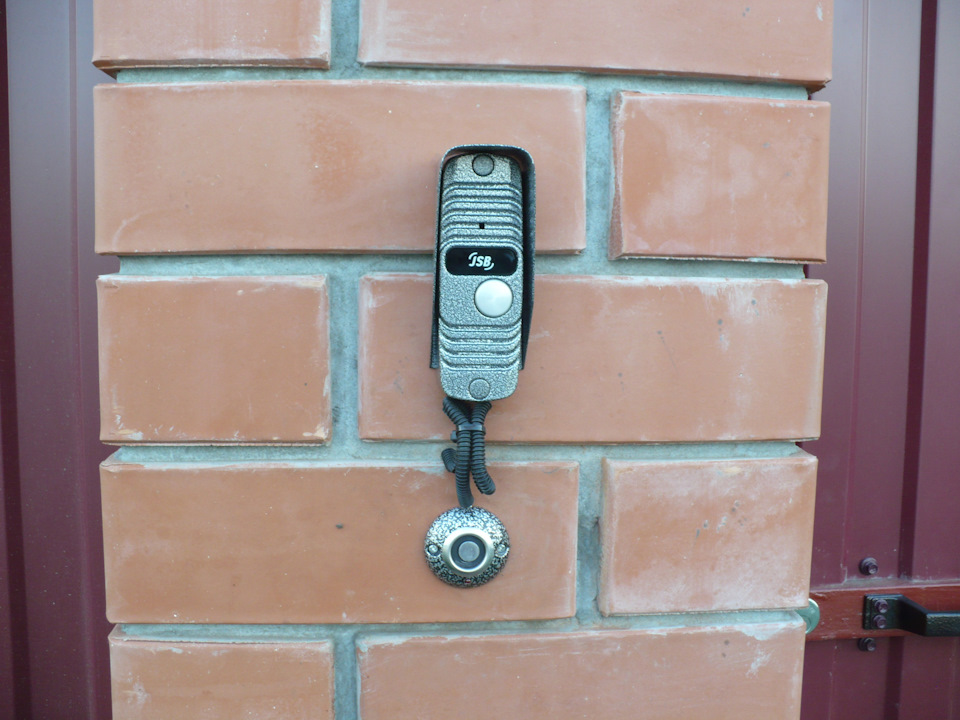

Аудидомофон и вызывная панель питаются своим блоком питания, который находится внутри аудиодомофона.Проводка между аудиодомофоном и вызывной панелью двух проводная.Кнопка вызова подающая сигнал и разговор идут по одному и тому же проводу.

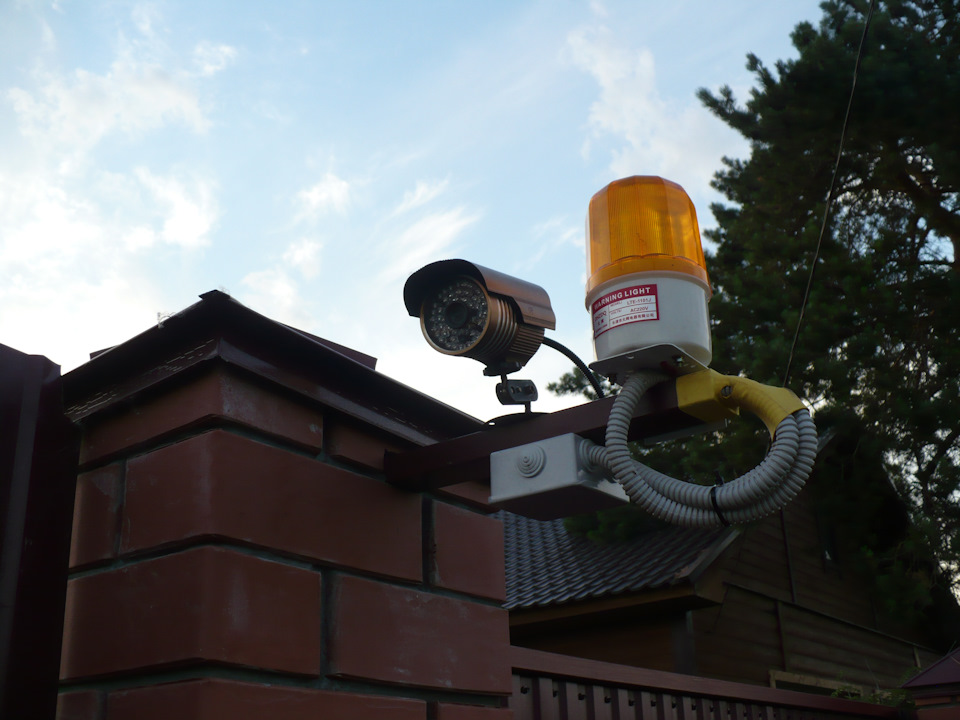

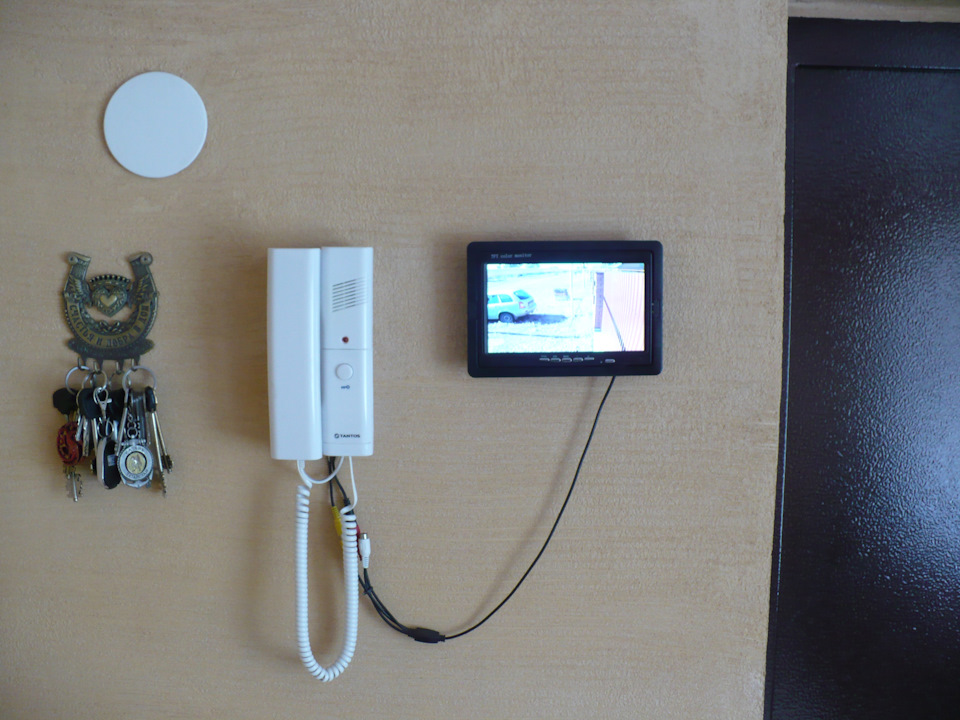

Видеокамеру и монитор покупали отдельно на Алиэкспресс.Монитор от камеры заднего вида автомобиля.Конечно колхозно, зато надёжно и дёшево по сравнению с покупкой видеодомофона.

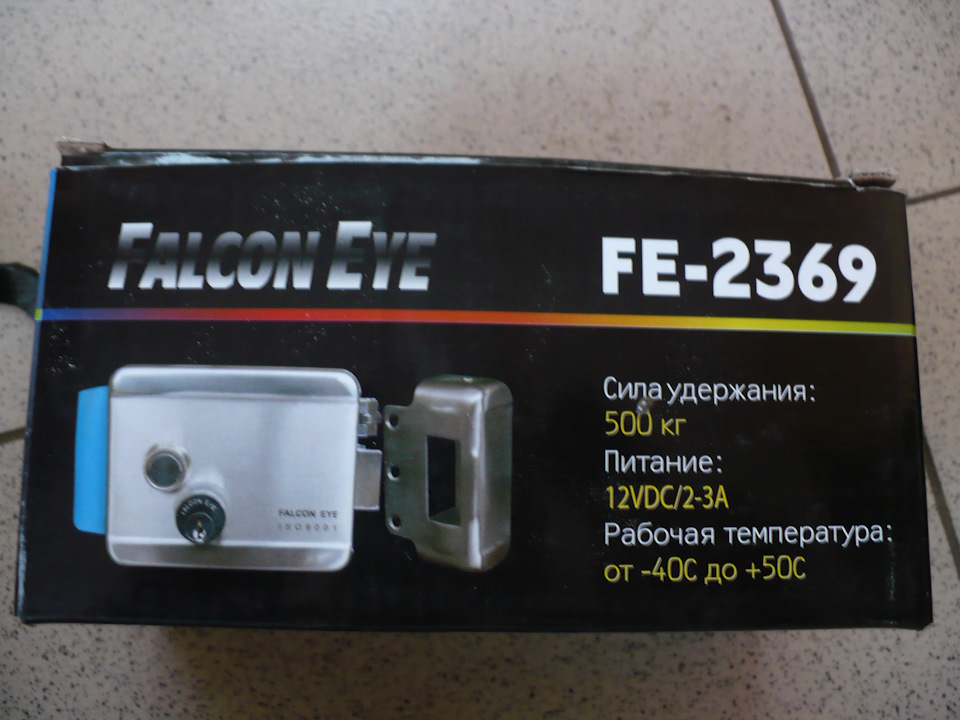

Видеокамера, монитор, отработали уже три года без нареканий, как и замок.До этого замок стоял на другой калитке, в очень неблагоприятных условиях под стёком с крыши.Всё время его поливало водой с крыши, замораживало, засыпало снегом.Стоял без всяких дополнительных укрытий и выглядит и снаружи и внутри как новенький.Не сочтите за рекламу.Характеристики и модель замка.

Вся проводка от замка, кнопки открытия замка находятся в распредкоробке и подключены к контроллеру z-5r, туда же подключен и считыватель электронных ключей.Можете его не делать, замок отрывается обычными ключами, а может и обычными, и электронными.
Как подключить проводку к контроллеру, всё расписано в инструкции контроллера.
